国产三级国产精品国产普男人_日韩一区欧美在线_国产精品午夜人成在线观看_原神神里绫华掀自己的副乳_1024国产基地永久免费_亚洲三级毛片在线观看_无码人妻免费在线好看到停不下来！_欧美粗大猛烈进出_97国产超碰女人任你爽_中文乱伦欧美亚洲

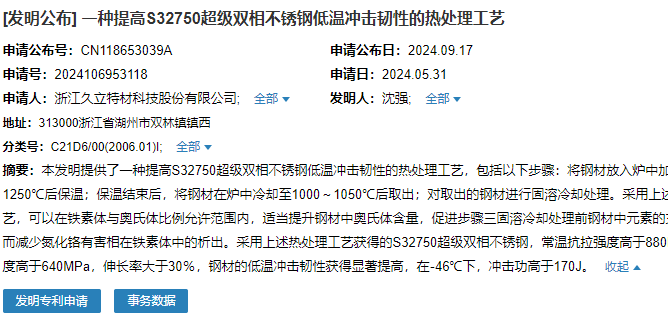

2024年9月17日，浙江久立特材科技股份有限公司成功申請一項(xiàng)名為“一種提高S32750超級雙相不銹鋼低溫沖擊韌性的熱處理工藝”專利，申請公布號為CN118653039A，申請日期為2024年5月31日。

該發(fā)明提供了一種提高S32750超級雙相不銹鋼低溫沖擊韌性的熱處理工藝，包括以下步驟：將鋼材放入爐中加熱至1150～1250℃后保溫；保溫結(jié)束后，將鋼材在爐中冷卻至1000～1050℃后取出；對取出的鋼材進(jìn)行固溶冷卻處理。采用上述熱處理工藝，可以在鐵素體與奧氏體比例允許范圍內(nèi)，適當(dāng)提升鋼材中奧氏體含量，促進(jìn)步驟三固溶冷卻處理前鋼材中元素的充分?jǐn)U散，從而減少氮化鉻有害相在鐵素體中的析出。采用上述熱處理工藝獲得的S32750超級雙相不銹鋼，常溫抗拉強(qiáng)度高于880MPa，屈服強(qiáng)度高于640MPa，伸長率大于30％，鋼材的低溫沖擊韌性獲得顯著提高，在46℃下，沖擊功高于170J。

_{（來源：國家知識產(chǎn)權(quán)局）}

_聲明：

_{以上內(nèi)容轉(zhuǎn)載自51不銹鋼網(wǎng)，如有侵權(quán)請告知刪除。}
